מינון וערבוב אמולסיה בעיבוד שבבי



ערבוב ומינון נכון של נוזל קירור (אמולסיה)

נוזלי קירור לעיבוד מתכת מתוכננים לשימוש בריכוזים מסוימים. לכל מוצר ויישום קיים יחס ריכוז אידיאלי לנוזל העיבוד של המתכות. הריכוז ישפיע על אורך חיי האמולסיה באמבט, אורך חיי הכלים וגימור החלקים המיוצרים. ריכוז נמוך מידי יוביל לסיכוך לא מספק של הכלים, מה שיביא לגימור מחוספס של החלק המיוצר ושחיקה של כלי הייצור. ריכוז גבוה מידי גורם להיווצרות שאריות צמיגיות באמבט האמולסיה ולגירוי בעור הידיים במגע ישיר.

מידע על הריכוז הנדרש לרוב מסופק יחד עם נוזלי הקירור בעת הרכישה.

שמירה על ריכוז תקין חיונית לתוצאות יעילות ולמניעת תקלות בעת ביצוע עיבוד שבבי. קשה לעקוב אחר מינון נכון כאשר מערבבים את נוזל הקירור באופן ידני במנות קטנות לאורך היום, וכמעט בלתי אפשרי לשמור על מינון נכון ואחיד כאשר מפעילי המכונה נדרשים לדאוג לערבוב הנוזל בעצמם תוך כדי העבודה.

כאשר נעשה שימוש בנוזלי קירור על בסיס מים בתהליך העבודה נפח נוזל הקירור פוחת עקב אובדן פיזי של הנוזל (שאריות נוזל שנשארות עם החלקים המוגמרים ומפונות יחד עם שאריות שבבי המתכת). כמו כן, המים שבתערובת מתאדים עקב החום הנוצר בתהליך.

פעולה תקינה של מכונת העיבוד השבבי מחייבת שמירה על מפלס נוזל הקירור ברמה מינימלית כלשהי, ולכן יש להוסיף נוזל קירור תוך כדי העבודה כדי לפצות על הנוזל שעבד. מאחר שאובדן מים בעקבות אידוי גורם לעלייה בריכוז נוזל הקירור בתערובת, האמולסיה שנוספת על מנת לפצות על ההפסדים תהיה בעלת ריכוז גבוה יותר של מים.

לדוגמא, אם אמולסיה מסוימת אמורה להכיל 5% מים, הרי שהאמולסיה שתתווסף כדי לפצות על ההפסדים תהיה כ- 1%-2%. מידע מורחב על הריכוז המתאים של "נוזל הפיצוי" תופיע בדף הטכני של נוזל הקירור.

כיצד מערבבים נוזל קירור עם אמולסיה בצורה תקנית?

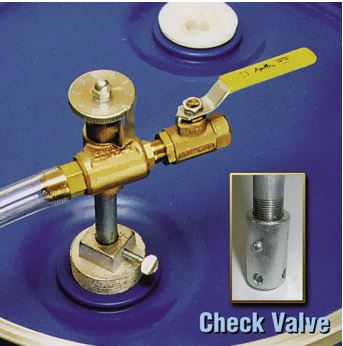

ערבוב נוזל הקירור עם מים נעשה בדרך כלל עם  מיקסרים לאמולסיה, או בצורה אוטומציה בעזרת  משאבת מינון. תפקידם של המיקסר ומשאבת המינון להבטיח יחס אחיד ומדויק של מים לעומת נוזל קירור וחוסך את הצורך בביצוע חישובים.


מהו רפרקטומטר וכיצד משתמשים בו?

הרפרקטומטר  משמש לבדיקת ריכוז נוזל הקירור באמולסיה.

לכל תרכיז כימי יש מקדם שבירה לקביעת ריכוז (נמדד ביחידתBrix). יש לעיין בגיליון המידע של נוזל הקירור כדי לדעת מה אינדקס השבירה הספציפי לחומר בו אתם משתמשים.

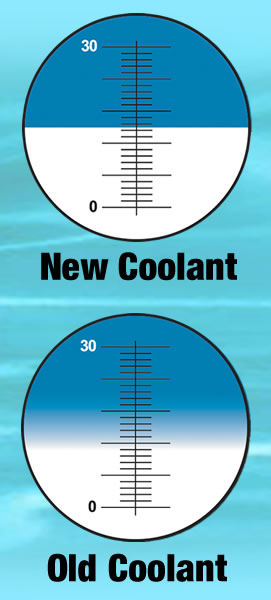

מטפטפים טיפה מהאמולסיה אותה מעוניינים למדוד על הלוחית של הרפרקטומטר ומביטים דרך העינית. ריכוז נוזל הקירור יופיע וויזואלית ביחידתBrixבסקלה, כמו בתמונה מטה.



מקור:אתר זברה סקימרים
